Збірка системи охолодження

Збірка системи охолодження

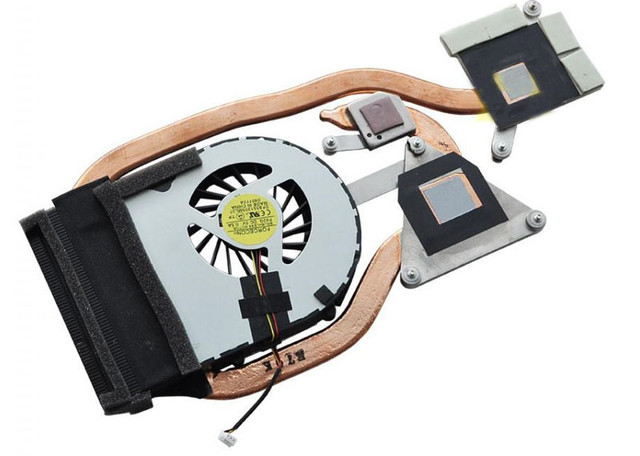

Багато хто думає, що збірка системи охолодження ноутбука - це нескладно, з чим може впоратися кожний технічно грамотний користувач. Однак існують деякі дуже важливі нюанси, про які ми розповімо в цій статті.

Збірка на термопасті - тільки для мікрозазорів і порожнин

При приєднанні радіатора до охолоджуваного об'єкту, необхідно досягти якомога більшої площі контакту, оскільки ця площа відповідає за передачу тепла. Тут неминуче виникають невеликі щілини, навіть при зіткненні дуже рівних поверхонь невеликі порожнини все одно залишаться.

Обов'язково використовуйте термопасту, якщо не використовується термопрокладка – це допоможе позбавитися від зайвого повітря в проміжках і змусить працювати радіатор з максимальною ефективністю.

Основними критеріями якості термопасти є показники теплопровідності і термічного опору. Чим вища теплопровідність і нижче тепловий опір - тим краще. Також термопасти відрізняються між собою по густоті консистенції, що впливає на процес її нанесення.

Вибір термопасти:

КПТ8, КПТ19 (біла) та аналоги – теплопровідність 0,8-1,2 Вт/(м·K). Підходить для не дуже гарячих систем охолодження з низьким TDP або великою площиною контакту метал-метал (настільний ПК початкового і середнього класу, не дуже гарячі мости). Для топових чіпів використовувати вкрай не рекомендується. Під високою температурою така паста розтікається, відокремлюється рідина, потім висихає.
GD900 4,8 Вт/(м·K) дрібнодисперсна – рекомендуємо для мікропроміжків за майже ідеального зіткнення площин. Рекомендується для проміжків до 0,02 мм
GD900.1 6 Вт/(м·K) густа - рекомендується для проміжків до 0,05 мм.
GD007 6,8 Вт/(м·K) густа - рекомендується для проміжків до 0,1 мм.

Необхідно розуміти, що занадто великий шар погіршить щільність прилягання. Якщо термопаста буде занадто густа, ви не досягнете зазначеного ефекту. У той час як сильно рідка консистенція може сприяти витіканню. Термопаста повинна мати оптимальні значення в'язкості для даного проміжку!

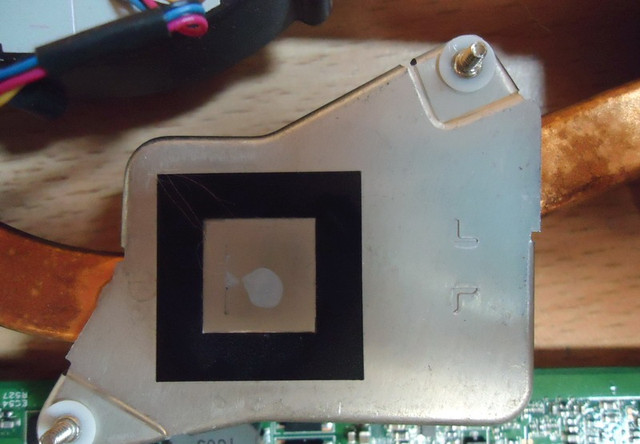

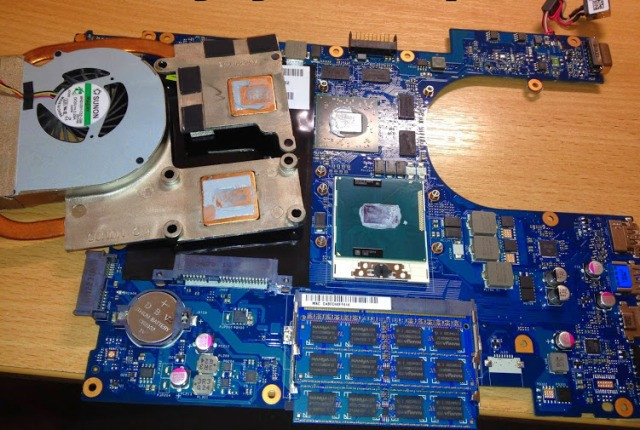

Після нанесення термопасти на підготовлений майданчик рекомендується закріпити термотрубку на всі гвинтики, після чого її назад розібрати і зняти. Так можна переконатися в рівності відбитка термопасти!

Нерівномірний контакт майданчиків охолодження відеочіпа. Можливо, крива трубка.

Нерівний відбиток може означати деформовану трубку, а також нерівномірне охолодження чіпа, що з великою імовірностю призведе до поломки останнього! Особливо актуально для відеочіпів! Деформована трубка підлягає корекції або заміні! Іноді цю операцію проводять не один раз, щоб домогтися якісного охолодження кремнієвого кристалу.

Як має бути.

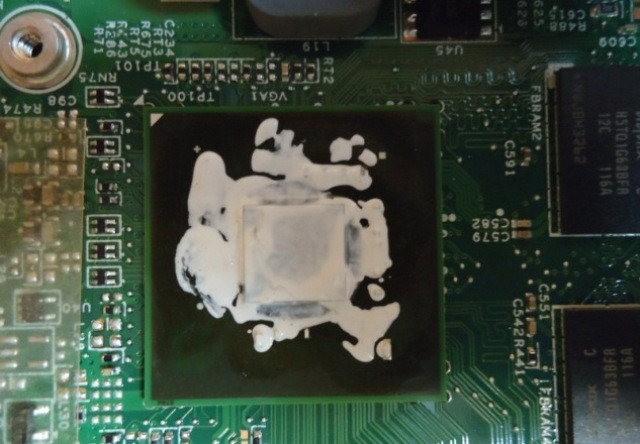

Пасти багато - користі мало.



Поганий контакт, завеликий проміжок.

Збирання на термопрокладці

Силіконові – еластичні прокладки, які відмінно гасять вібрації й удари. Їм не потрібна термопаста і вони простіші в застосуванні. Силіконові термопрокладки рекомендується використовувати для чіпів пам'яті та не гарячих мостів.

Важливо обрати відповідну термопрокладку за товщиною.

Силіконові термопрокладки класифікуються за кольорами, де кожному з них відповідає певний показник теплопровідності:

  • LAIRD 720/740/760 – теплопровідність 5 Вт/(м·K) Використовується для гарячих чіпів
  • Типові значення для noname. Можна використовувати для негарячих чіпів, пам'яті
    • темно-синій – теплопровідність 3 Вт/(м·K);
    • блакитний – теплопровідність 2 Вт/(м·K);
    • зелений – теплопровідність 1,5 Вт/(м·K);
    • рожевий – теплопровідність 1 Вт/(м·K).

Мідні - володіють більш високим показником теплопровідності ніж силіконові. Купуючи мідні прокладки дуже важливо підібрати правильну товщину. До того ж такі прокладки необхідно використовувати разом з термопастою, що більш трудомістко, однак набагато ефективніше.

Мідь на порядок перевершує еластичні термопрокладки по теплопровідності, але за умови майже ідеального контакту.

Важливо пам'ятати, що мідну прокладку дуже ризиковано ставити на системи охолодження з несиметричним кріпленням, бо при деформації ноутбука чіп буде охолоджуватися нерівномірно, або може бути сколотий кремнієвий кристал. При виникненні вигину або перекосу чіп буде охолоджуватися нерівномірно, що може закінчитися його виходом з ладу.

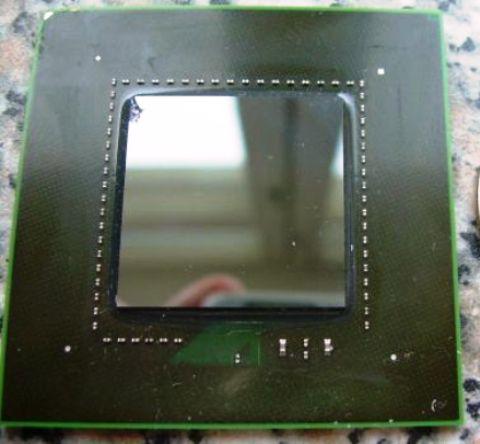

Скол кристалу.

Після завершення збирання необхідно зробити кілька тестів, щоб переконатися, що все працює коректно.

Однією з найбільш важливих перевірок є тест температур після складання: нижча температура – довший термін служби апарату!

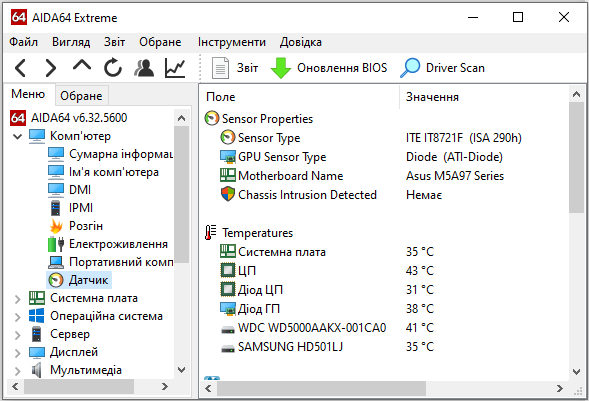

Тест температур.

Потім слід протестувати кожний роз'єм, кнопку та інші функції, бо є ймовірність відсутності контакту в роз'ємі або банального людського фактору.
