Зарядні пристрої для ноутбуків. Класифікація. Особливості. Як вибрати?

Зарядні пристрої для ноутбуків. Класифікація. Особливості. Як вибрати?



Зарядні пристрої для ноутбуків

Класифікація, тестування, особливості вибору



На сьогоднішній день купити зарядний пристрій (ЗП) для ноутбука можна практично скрізь, і вибір величезний. Інтернет-майданчики та спеціалізовані магазини техніки переповнені товаром, а хлопці під парасольками торгують ними на кожному кутку. Але чи так просто зробити правильний вибір?

У нашій компанії рішення про введення в асортимент того чи іншого зарядного пристрою приймається тільки після закупівлі дослідних зразків, які проходять обов'язковий тест, щоб визначити їх відповідність заявленим характеристикам і вказаному класу.

Під час тестової закупівлі зарядні пристрої працюють під максимальним навантаженням не менше 6 годин.

При цьому, крім показників напруги і струму, також робляться заміри температури корпусу і DC-кабелю ЗП, визначається просадка напруги на DC-кабелі, фактична потужність на виході.

Після тесту дослідні зразки також проходять візуальний контроль якості монтажу і можливої появи дефектів на платі та елементах.



Тестування



Розповімо коротко про тест на прикладі зарядного пристрою класу A для ноутбука Sony 6.5-4.4 мм pin 4.7 A 19.5 V.

Досвідчений зразок ЗУ класу A

Рисунок 1. Дослідний зразок ЗП класу А



Для тестування зарядних пристроїв нами було придбано цифровий програмований модуль навантаження Beich CH8710B, здатний давати контрольоване навантаження до 150W

В процесі тестування на навантаженні виставлений струм 4.70 A, напруга на штекері 19.20 V, зарядний видає потужність 90.33 W, це відмінний показник! Буде достатньо і для живлення відповідного ноутбука і для зарядки його акумулятора.

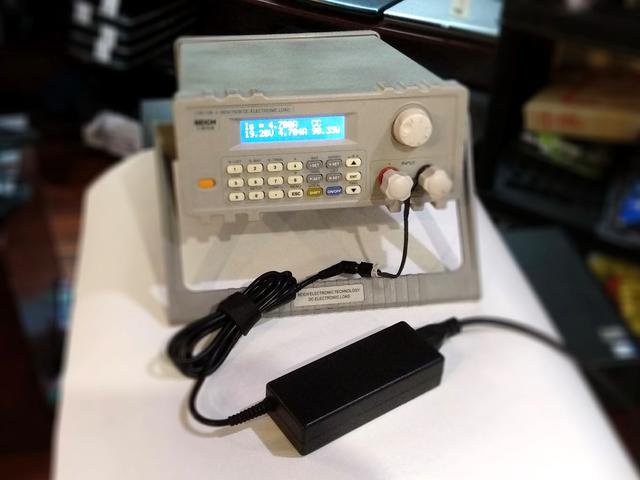

Beich CH8710B показники на початку тесту

Рисунок 2. Beich CH8710B показники на початку тесту



В такому режимі зарядний лишався увімкненим 6 годин, при цьому його корпус прогрівся до 50 °С, температура DC-кабелю була в межах 35 °С.

Після закінчення 6 годин показники на приладі практично не змінилися: при струмі 4.70 A напруга на виході зарядного 19.21 V, видавана потужність 90.36 W.

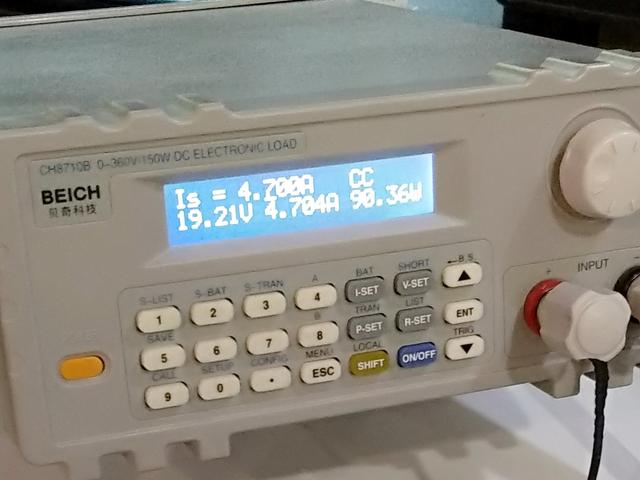

Beich CH8710B показники в кінці тесту

Рисунок 3. Beich CH8710B показники в кінці тесту



На корпусі, платі і компонентах ЗП візуальних пошкоджень немає.

Досвідчений зразок ЗУ A+ після тесту, верх

Рисунок 4. Дослідний зразок ЗП A після тесту, верх

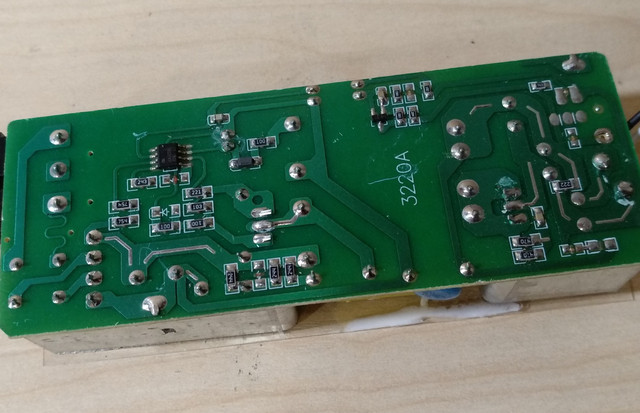

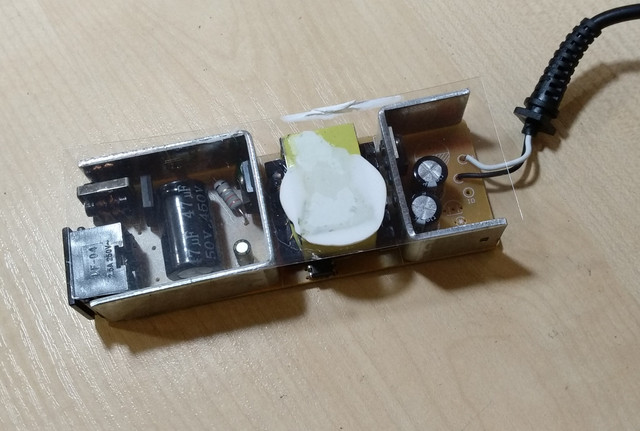

Досвідчений зразок ЗУ A+ після тесту, низ

Рисунок 5. Дослідний зразок ЗП A після тесту, низ



Дослідний зразок зарядного пристрою показує хороший ресурс роботи за максимального навантаження, видає невелике просідання на виході, всього 0.3 V (за рахунок втрат в DC-кабелі), працює в прийнятному температурному режимі.

Зарядний пристрій відповідає заявленим характеристикам і класу, він повністю пройшов тест!

І лише тепер буде прийнято рішення про закупівлю партії зарядних пристроїв у цього виробника і введення їх в асортимент.



Розповімо тепер докладніше про класифікації зарядних пристроїв.



Класифікація зарядних пристроїв



Всі зарядні пристрої, які є у продажу, можна умовно поділити на 4 групи якості: А++, А+, А, B+ і нижче.
Назріває питання, де ж оригінальний ЗП? Оригінал йшов у комплекті з ноутбуком, окремо у продажу з'являються вкрай рідко, коштують від 30 у.о.. Все інше – копії різної якості. Виглядати вони можуть абсолютно ідентично, навіть мати схожу вагу, але за надійністю, збіркою, якістю використовуваних компонентів, електронною схемою і, відповідно, ціною можуть істотно відрізнятися.



«клас B або C» ЗП – найнижчий і найдешевший сегмент, мінімум компонентів і надійності. При виготовленні виробник максимально економить на собівартості, щоб заощадити хоча б 0,1$.
Вхідна ємність на 90W зустрічається 68, а то і 47 мкф, замість 120 мкф в оригіналі або 100 мкф в копії середнього класу. За дроселі на вході або виході говорити не доводиться
DC-кабель короткий, недостатнього перерізу, зазвичай 0,25 мм². Такий ЗП сильно гріється під навантаженням, як правило, не видає заявлені характеристики, через що може завдати шкоди ноутбукові!

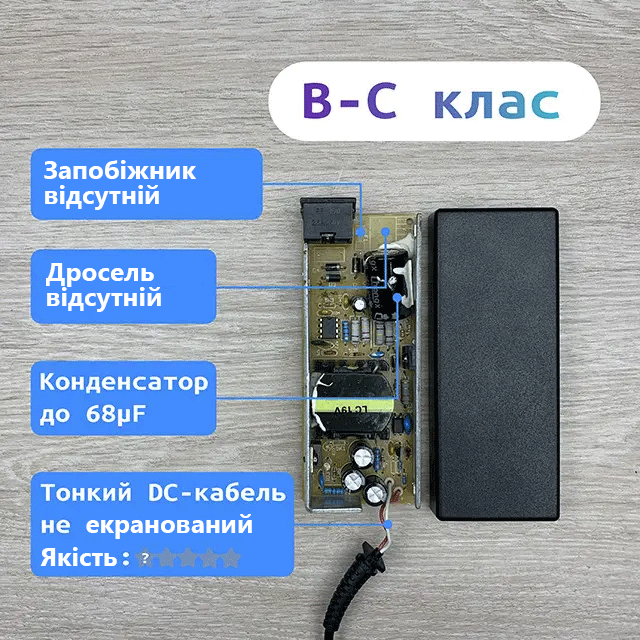

Рисунок 6. ЗП класу В-C



«B клас» – немає фільтрів для згладжування і гасіння пульсацій на вході і виході. Стоїть простий скляний запобіжник. Відсутнє екранування для захисту від перешкод. Немає захисту від перегріву і короткого замикання. Немає компаунду для захисту від високочастотних вібрацій і ударів. На виході ЗП стоїть DC-кабель малого перетину (зазвичай 0,3 мм²), що в підсумку може давати просідання напруги та його нагрів.

Рисунок 7. ЗП класу В



«B+ клас» ЗП відрізняється від «B класу» більш якісними електронними компонентами, поліпшеним тепловідводом, мінімально необхідною наявністю компаунда, кращою якістю штекера на DC-кабелі.
У даній моделі ємність мінімум 100 мкф
Може траплятися алюмінієвий охолоджувач

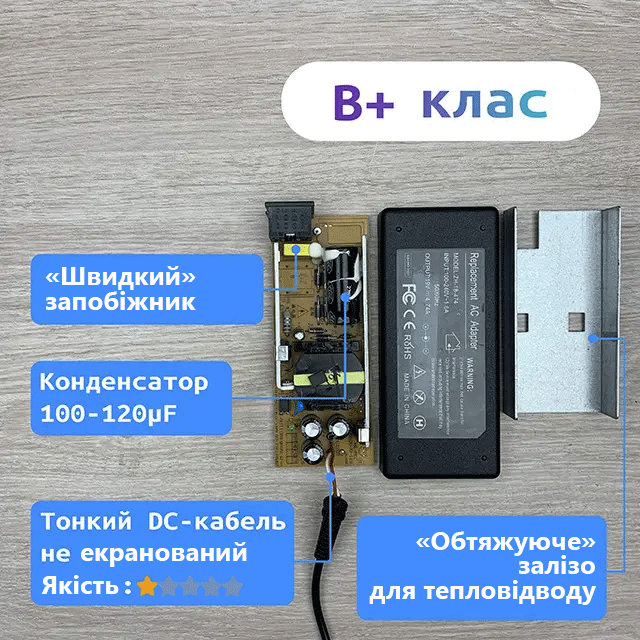

Рисунок 8. ЗП класу B+



«А клас» ЗП відрізняється від «В класу» наявністю "швидкого" запобіжника і фільтруючого дроселю на вході, поліпшеною схемою згладжування пульсацій, тепловідводом (присутні термопрокладка і силіконово-епоксидний компаунд). Більш якісний DC-кабель.

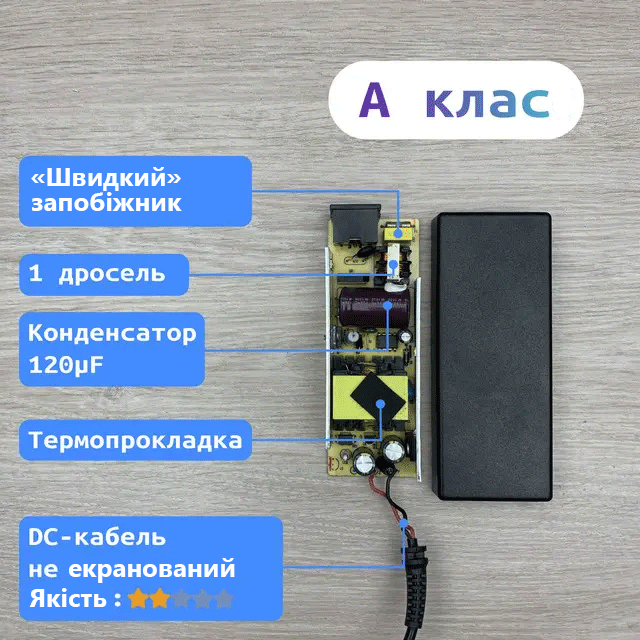

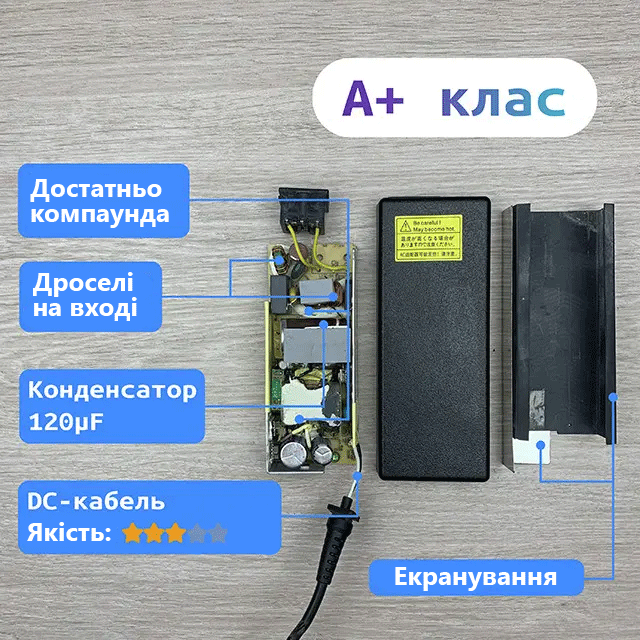

Рисунок 9. ЗП класу А



«А+ клас» ЗП відрізняється наявністю двох фільтруючих дроселів на вході, а також наявністю часткового екранування для захисту від перешкод. На деяких екземплярах може стояти захист від перегріву і фільтруючий дросель на виході. Ефективний тепловідвід за рахунок використання алюмінієвих пластин достатньої площі та компаунду, також поліпшує захист від ВЧ-вібрацій (тонкого писку) і ударів. DC-кабель ЗП більшого перерізу.

Рисунок 10. ЗП класу А+



«А++ клас» – якісний ЗП, максимально наближений до оригіналу. Відрізняється наявністю повного екранування, двох фільтруючих дроселів на вході, фільтруючого дроселя на виході, схеми захисту від короткого замикання і перегріву. У зарядні пристрої потужністю від 90W також додана схема корекції коефіцієнта і компенсації реактивної потужності PFC, що збільшує ККД ЗП і знижує його нагрівання, додатковий діод на виході. Компоненти якісно залиті теплопровідним силіконово-епоксидним компаундом. DC-кабель достатнього перерізу і довжини.

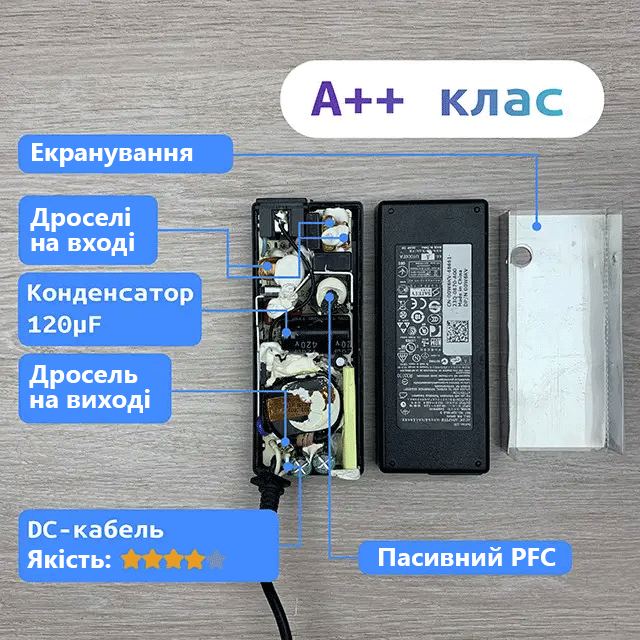

Рисунок 11. ЗП класу А++



«А+++ клас» – схематично повна копія оригінального ЗП, оснащена якісним, екранованим DC-кабелем. Екранований кабель захищає ноутбук від впливу зовнішніх електромагнітних джерел, механічно більш стійкий, за рахунок більшого перерізу забезпечує меншу просідання напруги.

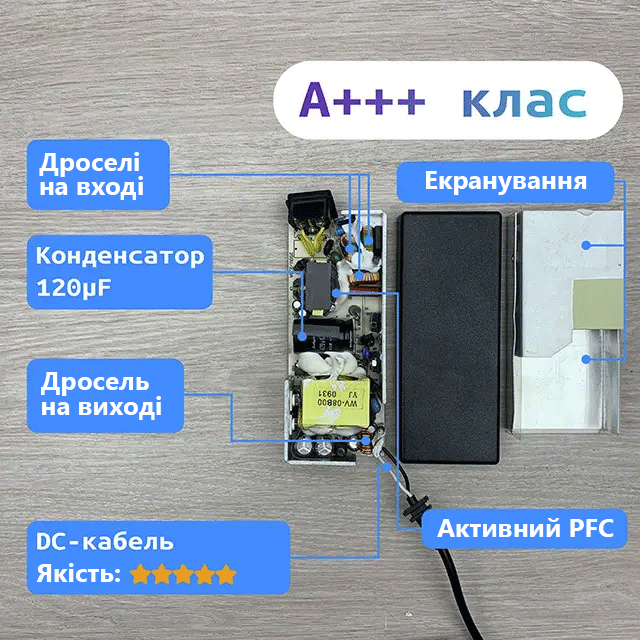

Рисунок 12. ЗП класу А+++





Оригінальний ЗП. Що всередині?



Для наочності на Рисунку 12 наведено приклад розкритого оригінального ЗП одного з відомих брендів. Схема виконана з метою максимально згладити і стабілізувати напругу перед подачею на ноутбук. Компоненти щедро залиті компаундом для усунення ВЧ-вібрацій і захисту від ударів. Пластини для тепловідведення і екран виконані з алюмінію. Використовуються DC-кабель оптимально необхідного перерізу, часто екранований.

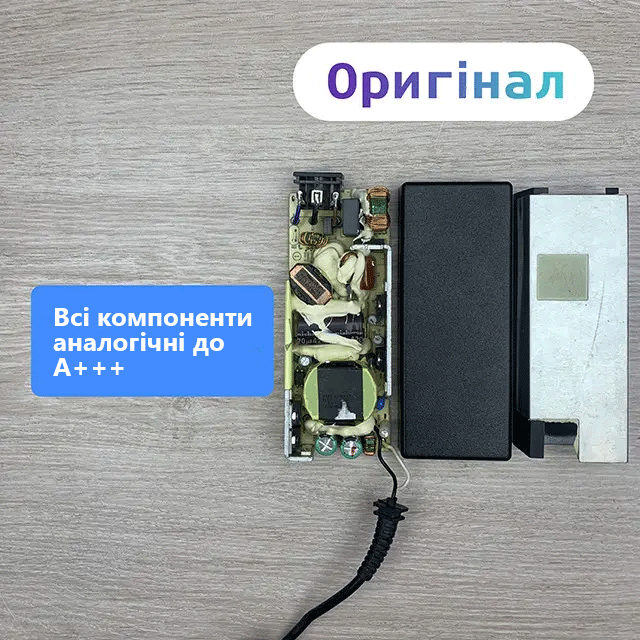

Рисунок 13. Оригінальний ЗП



Як бачимо, ЗП класу А++ та A+++ практично ідентичні за наповненості компонентів і якості виконання з оригінальним зарядним пристроєм.





Чим наповнений ринок



В основному, ЗП ноутбуків виконані нерозбірними. Залізти всередину і подивитися, з чого складається зарядний пристрій для більшості покупців неможливо. Єдиний спосіб відрізнити якісний товар від підробки – зовнішній вигляд і вага виробу. Але навіть вага далеко не завжди є показником якості. Недобросовісні виробники іноді просто кладуть залізну пластину в корпус для імітації "вагомої начинки" з PFC, але насправді це лише трохи відводить тепло від трансформатора, а PFC, який має взяти на себе частину навантаження, в схемі відсутній як клас.

Виходить, що більшість ЗП, незалежно від якості, виглядають практично однаково – цим і користується основна маса недобросовісних конкурентів при продажу, видаючи пристрій низького класу за більш високий. Це загрожує не тільки переплатою за підробку, але й великою ймовірністю зіпсувати свій ноутбук пошкодженням ланцюгів живлення, або навіть коротким замиканням і пожежею!





Основні причини несправностей



Спрощена електронна схема

Відсутність ефективного тепловідводу

Неякісна пайка компонентів

Неякісні електронні компоненти

Відсутність захисту від перегріву і короткого замикання

DC-кабель недостатнього перерізу

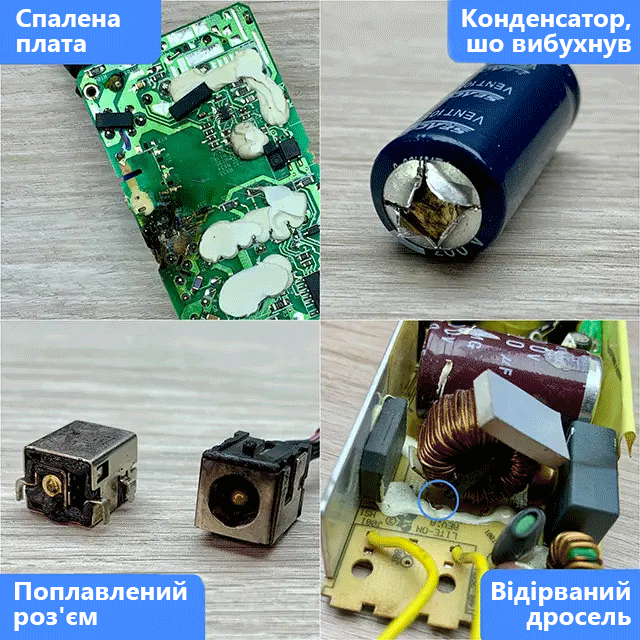

Рисунок 15. Наслідки використання неякісних ЗП



Кожен з нас стикався з проблемою неякісних товарів, які можуть підвести в найневідповідніший момент. Перед здійсненням покупки важливо розуміти, за що платиш гроші. Це допоможе уникнути сюрпризів з раптовою поломкою техніки і непередбаченими додатковими витратами.

Компанія «Vortex» працює на ринку комп'ютерної техніки з 2005 р. За цей час ми накопичили величезну ремонтну та торгову базу. У нас працюють досвідчені фахівці на професійному обладнанні, організований великий склад та налагоджена схема поставок запчастин.

Ми з радістю допоможемо вам розібратися в нюансах комп'ютерної техніки, щоб ви робили лише вдалі покупки, а наше ім'я стало синонімом слова «якість».

Купуючи у нас зарядний пристрій для ноутбука ви можете бути впевнені в тому, що він відповідає опису, класу та заявленим характеристикам!



На завершення, таблиця, в якій зібрано основні відмінності між зарядними пристроями різних класів:

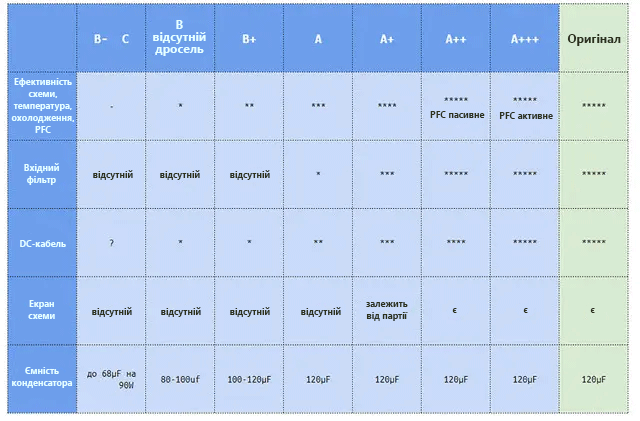

Таблиця 1. Відмінності ЗП залежносто від класу
