Ремонт корпусів

Найменування деталей корпусу

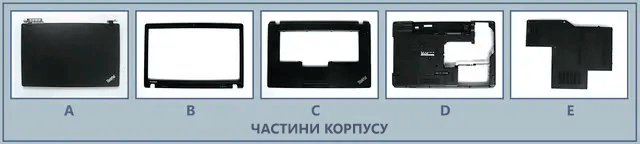

     Як назву корпусних деталей ми використовуємо популярну у світі систему ABCD:

      A - lid top cover, кришка ноутбука без рамки, матриці та іншого. У комплекті йдуть вушка петель, тільки якщо вони припаяні

     B - frame, рамка матриці

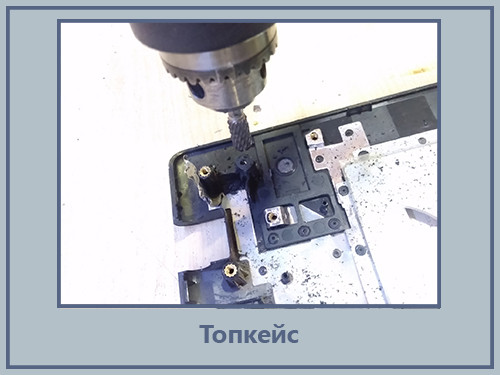

     С - top case, топкейс, палмрест або панель під клавіатурою. Якщо вона складається з кількох частин – вказується яка саме (C1, C2). Наявність клавіатури (де вона впаюється) вказано окремо

     D - bottom case, нижня частина корпуса, "корито", "кошик"

     E люк(и) E1, E2.



     Петлі - hinges

     Стійки матриці, брекети - brackets (металеві планки біля матриці)

     Вушка, заглушки петель - hinge cover - бувають з'ємними



Типові несправності



     Нижче ми розглянемо найпопулярніші типові проблеми корпусів ноутбуків та їх причини. Якщо ноутбук конструктивно знаходиться в групі ризику, але ще не виявив наведених нижче дефектів - користуйтеся акуратно, періодично проводьте аудит кріплень.

     Як правило, ці ноутбуки мають ненадійні кріплення петель, слабку несучу конструкцію, відповідно, знайти б/в деталі буде важче, нові - можуть зламатися в тому ж місці.

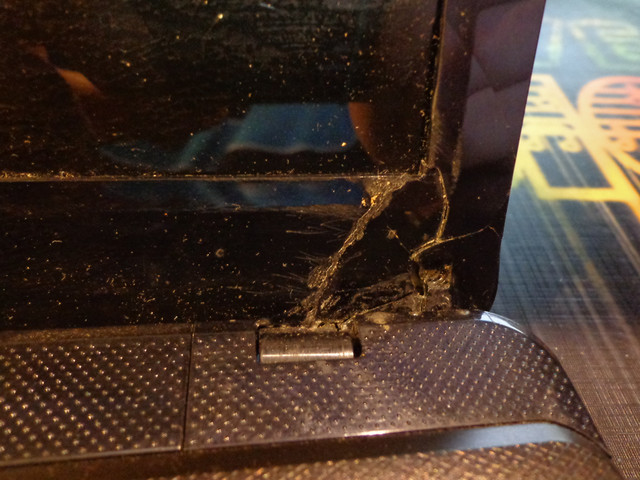

     1. Двоскладові петлі. Характерні тріщини на кришці A в районі петель. На початковому етапі – тріщини навколо притискних гвинтів на рамці B.

     Часто такі конструкції втрачають жорсткість, тому що слабким місцем є місце стику шарнірів і стійок, яке прикручується до пластику. Саме в цьому місці затяжка гвинтів поступово послаблюється, що призводить до появи важеля (який згодом розриває пластик).

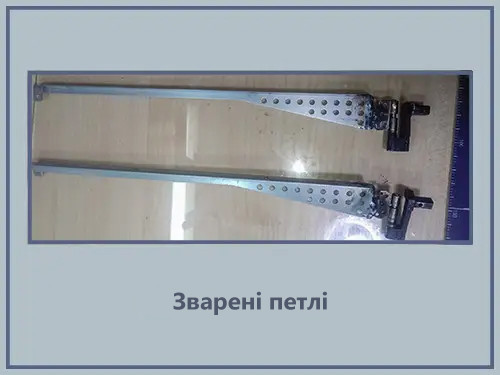

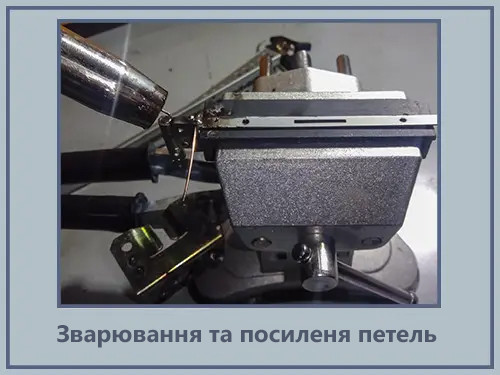

  • Рішення: переробка петель (зварювання, посилення), після цього навантаження йде тільки на метал. Пластик же виконує декоративну роль, як за розумом і має бути
  • Ціна: 400-1000 грн під ключ із гарантією 12 місяців
  • Приклади: Acer Extensa Travelmate 5220, 5320, 5620, 5520, 7220, 7520, 7720, 2410, 2413, Asus Z99, X80, LG f1, e500, e510, e50, MSI g62 vr600, vr 1330, vr430, e710, e720, e725, e735

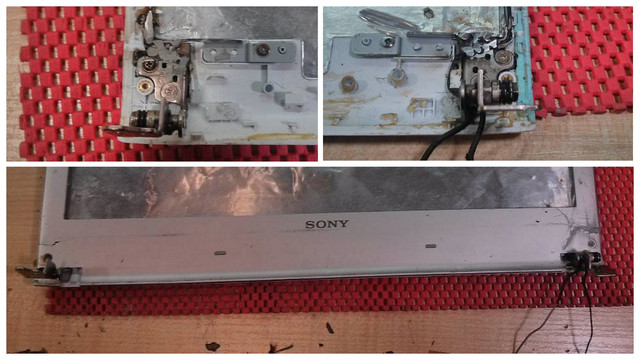

     2. Тонкі петлі, злам петель

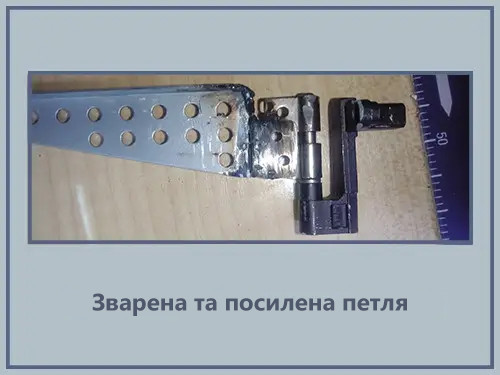

     Якщо пластик ще цілий - достатньо зварити і посилити петлі. Якщо пластик лопнув – відновимо!

  • Ціни: 300-800 грн

  • Приклад: Asus Eee PC



     3. Тонка кришка

     Складно зробити підсилювач у кришці завтовшки кілька міліметрів, а петлі приклеєні)

  • Рішення: свердлити наскрізь кришку, нарізати різьблення в петлях, прикручувати декоративними гвинтами з красивим плоским капелюшком.

  • Ціна: 400-1000 грн під ключ із гарантією 12 місяців

  • Приклади: Hp m6-1000, Sleekbook, Spectre



     4. Відсутність стійок петель.

     Ось так заощадили! Петлі прикрутили до матриці. Підсумок - тріщини в корпусі або смуги на матриці

  • Рішення: відновлення зовнішніх пошкоджень, пристрій металевого підсилювача жорсткості

  • Ціна: 700-1200 грн

  • Приклад: Asus R540

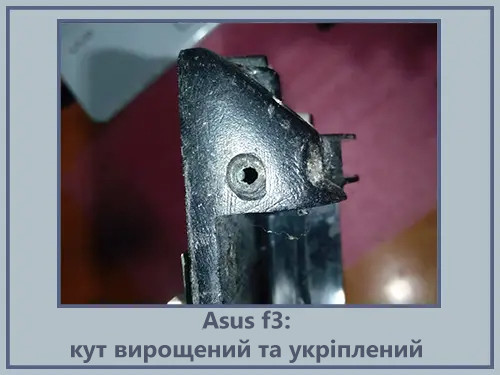

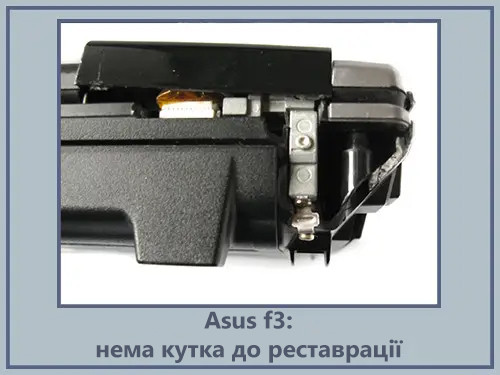

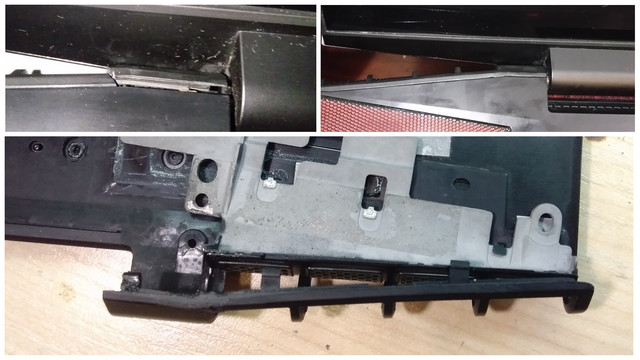

     5. Слабкі кріплення основи петель. Якщо розходиться корпус при відкриванні кришки, значить все погано)

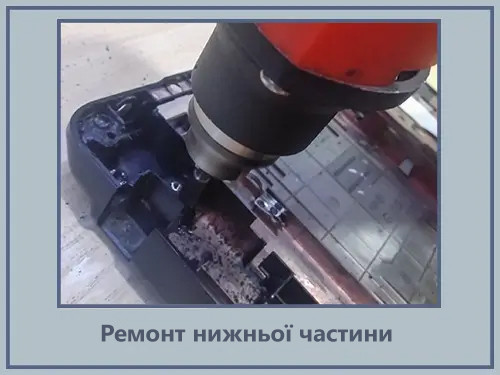

    З метою здешевлення та полегшення ноутбука часто основа петель у нижньому корпусі D (дно, корито) кріпиться всього на двох-трьох пластикових стійках, які притискаються топкейсом.

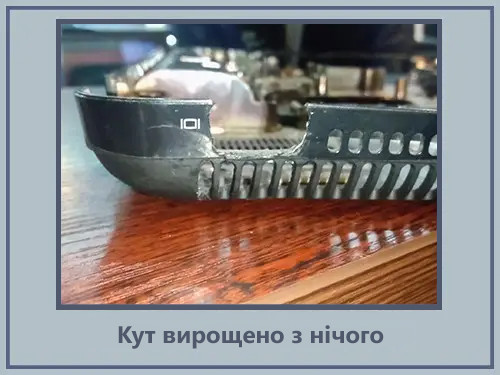

Буває досить різко відкрити ноутбук, щоб важелем зламати або пошкодити кріплення. Також пластик під дією температури з часом розсихається і тріскається. Іноді вивалюється решітка чи частина корпусу

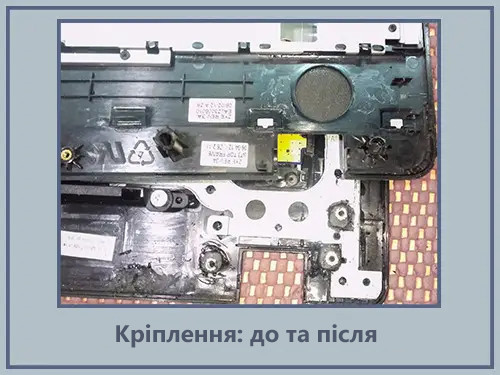

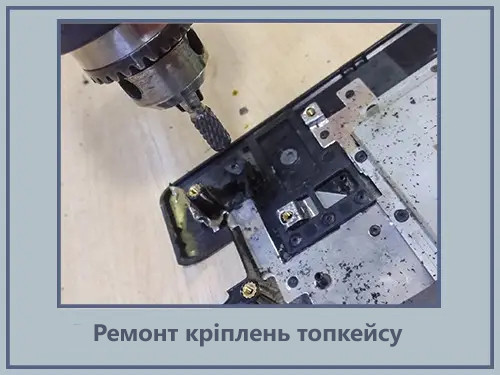

  • Рішення: відновлення та посилення кріплень шляхом додавання пластикової або металевої основи всередині корпусу

  • Ціна: 300-800 грн під ключ із гарантією 12 місяців

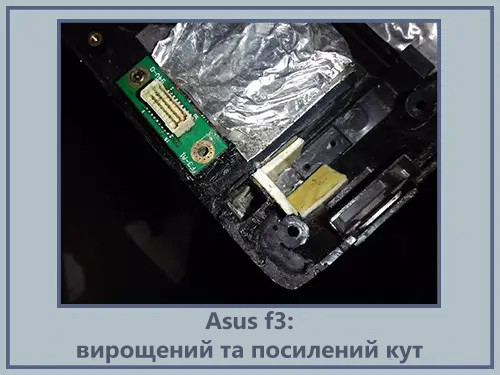

  • Приклади: Acer Aspire 5742, 5551, 5552, Asus F3, Lenovo G570, Y570



     6. Подряпини, потертості та інші косметичні дефекти

     Погане заводське фарбування (тонкий шар лаку/фарби протирається/дряпається сильніше, ніж хотілося б).

  • Рішення: поклейка полімерної плівки.
    Щоб усе вийшло якісно та не псувало зовнішній вигляд, ми використовуємо перевірену, якісну плівку. Досвідчений майстер зробить гарні краї і не напустить бульбашок.
    + плівку будь-коли можна зняти або замінити

  • Ціна: 300-600 грн

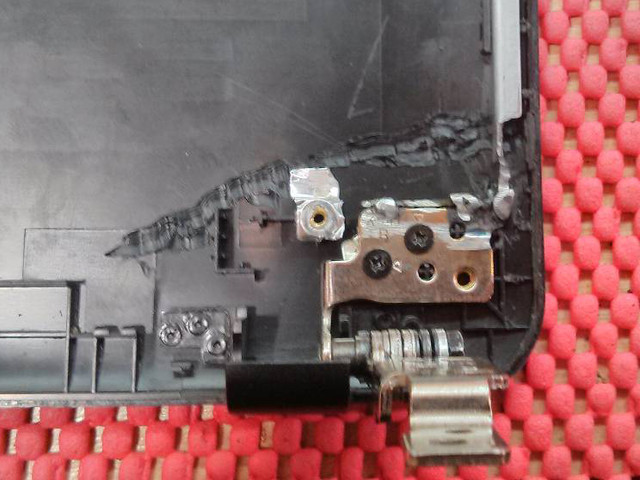

Asus R540. Відірвана петля та тріснута кришка

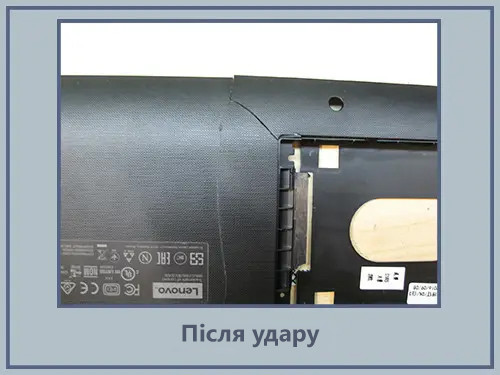

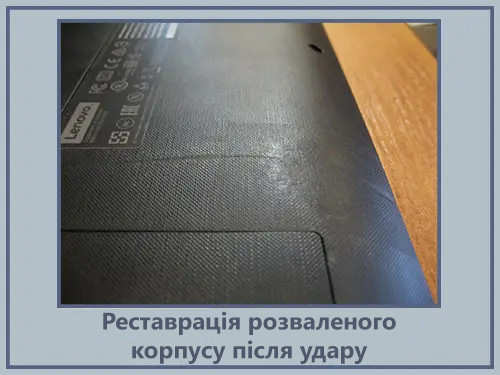

Реставрація після удару, відновлення шести кріплень. Зібрали зі шматків: не ідеально, але жити буде

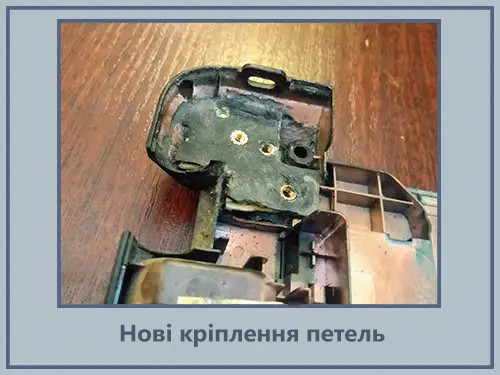

Зібрали зі шматків кришку, рамку, петлі. Такі петлі не ламають пластик. Що заважало так зробити на заводі?

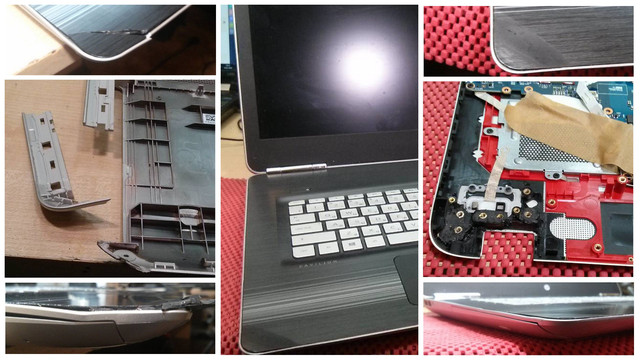

Ремонт Y700
