Матриці для ноутбуків. Діагностика несправностей.

Матриці для ноутбуків. Діагностика несправностей.

Стаття докладно ознайомить читача з конструкцією, основними проблемами і ремонтом матриць для ноутбуків.

Матриці для ноутбуків. Діагностика несправностей

Одна з найбільш часто зустрічаються проблем з ноутбуком - коректна робота дисплея. Спотворення зображення відбувається з багатьох причин: проблеми з платою дешифрування, графічним процесором або відеопам'яттю, вихід з ладу підсвічування або інвертора або злам шлейфу.
Перед початком ремонту важливо правильно розпізнати симптоми і виявити проблему. Якщо ви раніше не були пов'язані з ремонтом електроніки - рекомендуємо звернутися в наш сервісний центр, так як існує ймовірність зламати робочі компоненти при спробі самостійного ремонту.
Основні компоненти, що впливають на працездатність матриці, симптоми несправностей і методи їх усунення будуть описані в цій статті.

Матриці для ноутбуків в Дніпрі. Ремонт та заміна. Обслуговування ноутбуків компанія Вортекс Vortex

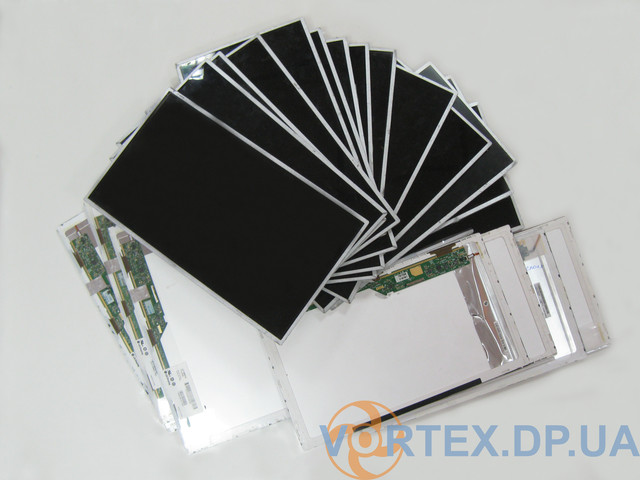

Малюнок 1 - Матриці для ноутбука на vortex.dp.ua



Екран ноутбука (матриця) є одним з найбільш дорогих компонентів. Конструктивно він складається з таких елементів:

  • Рідкокристалічний дисплей;
  • Лампова або світлодіодне підсвічування;
  • Інвертор підсвічування (для високовольтних газорозрядних CCFL ламп);
  • Плата дешифрування.

Більш детально компоненти дисплея зображені на малюнку 2.

Компанія Вортекс ремонт ноутбуків в Дніпрі Дніпропетровську недорого швидко якісно

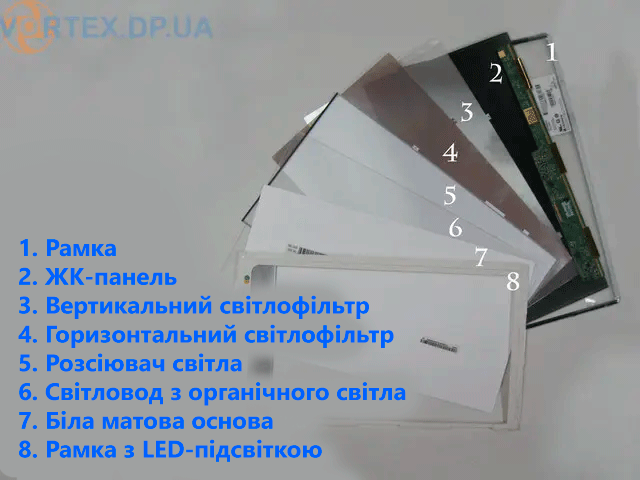

Малюнок 2 - Компоненти дисплея

Пристрій і принцип роботи матриці.

У пристрої типової матриці для ноутбука можна виділити три основних блоки:

  • Блок EDID;
  • Блок виводу зображення (LCDVDD інтерфейс);
  • Блок підсвічування.

Давайте розглянемо, з чого ж складаються ці блоки, яку функцію виконують і які умови повинні бути виконані, що б підсвічування функціонувала.

Блок EDID.
На кожній платі дешифрування (плата на матриці) знаходиться енергонезалежна флеш-пам'ять (EEPROM), в якій записана інформація про самій матриці (назва, дозвіл, кількість каналів, бітність, підтримувані функції та інша службова інформація). В початковий момент часу, при включенні, на цю шину подається живлення. По шині I2C (Inter-Integrated Circuit) ноутбук зчитує цю flash-пам'ять, для розуміння, в якому режимі далі працювати з матрицею, і чи можна взагалі з нею працювати (перевірка сумісності).

Після успішного зчитування блоку EDID включаються два основних харчування:

  1. Харчування основної матриці логіки (3,3 V);
  2. Живлення драйвера підсвічування(19 V від блоку живлення або 12V від акумулятора).

Далі формується ШІМ-сигнал регулювання яскравості (inverter power mode, напруга від 2,5 - 3,3 V) і за LCDVDD інтерфейсу починається трансляція зображення. Після подається сигнал включення підсвічування (inverter on/off) і користувач бачить зображення на дисплеї.

Датчик Холла.

Датчик Холла - прилад, що вимірює напруженість магнітного поля. У ноутбуках використовується як датчик відкриття кришки. У відповідь датчику частини ноутбука встановлений невеликий магніт. При закритті кришки магніт підноситься до чутливого елементу, і датчик повертає на мультиконтроллер сигнал про те, що кришка закрита. Мультиконтроллер в свою чергу при отриманні сигналу вимикає підсвітку матриці. Бувають випадки, коли датчик виходить з ладу, при цьому підсвічування не включається. В такому випадку датчик необхідно замінити на аналогічний.

Датчик Холу ремонт нотбуков Дніпро Дніпропетровськ швидко недорого якісно фірма по ремонту та обслуговуванню ноутбуків Вортекс Vortex computers

Малюнок 3 - Датчик Холла на одній з мікросхем ноутбука



Інвертор і підсвічування матриці.

Інвертор - пристрій, що відповідає за розпалювання високовольтних газорозрядних CCFL (Cold cathode fluorescent lamps) ламп підсвічування дисплея ноутбука. Проблеми з цим пристроєм, в більшості випадків, виникають при попаданні вологи.
Після роботи такого ноутбука на холоді, при попаданні в тепле приміщення (різкий перепад температур), на інверторі виникає конденсат, який виводить вузол з ладу. Якщо пам'ятати про цей нюанс, не включаючи ноутбук відразу, а тільки після вирівнювання температур - проблеми з підсвічуванням виключені.

Інвертори. Ремонт комп'ютерів і ноутбуків у місті Дніпро компанія Вортекс

Малюнок 4 - Склад інверторів на vortex.dp.ua



Не варто забувати, що лампова люмінесцентне підсвічування - досить застаріла технологія з рядом недоліків. Головні - велика крихкість і потьмяніння з часом. Але основна перевага - це приваблива ціна ноутбука з такою підсвіткою, яка може стати вирішальним фактором при виборі моделі. Якщо при включенні ноутбука підсвічування виходить на задану яскравість тільки через 5-10 секунд, або ж підсвічування не рівномірна по всьому екрану - лампа виробила свій ресурс і незабаром вийде з ладу. Якщо ж підсвічування немає зовсім - велика ймовірність механічного пошкодження ламп в результаті удару або тиску на кришку ноутбука.


Компанія з ремонту ноутбуків Вортекс в Дніпрі ремонт і заміна матриць

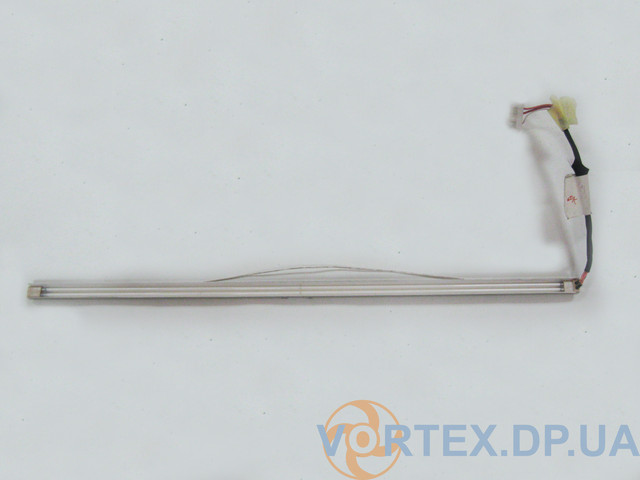

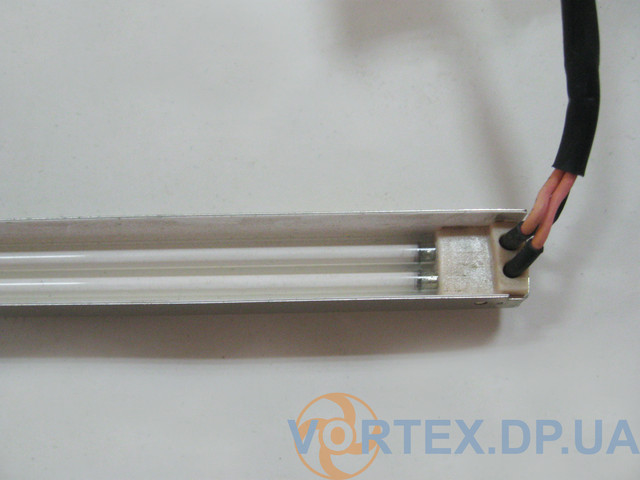

Рисунок 5 - Загальний вигляд лампової підсвічування ноутбука



Малюнок 6 - Збільшене зображення лампової підсвічування ноутбука



З 2010 року виробники ноутбуків масово почали переходити на світлодіодне підсвічування, яка значно перевершує попередника як за економії енергоспоживання, так і по надійності, а також сумарному часу роботи на відмову.



Компанія з ремонту ноутбуків Вортекс в Дніпрі ремонт і заміна матриць

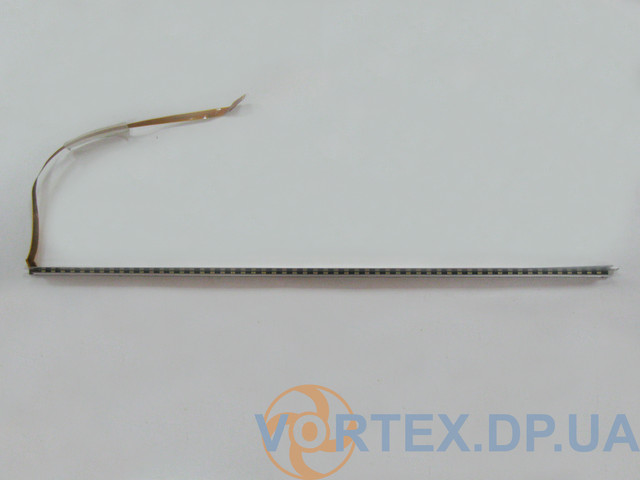

Малюнок 7 - Загальний вигляд світлодіодним підсвічування ноутбука

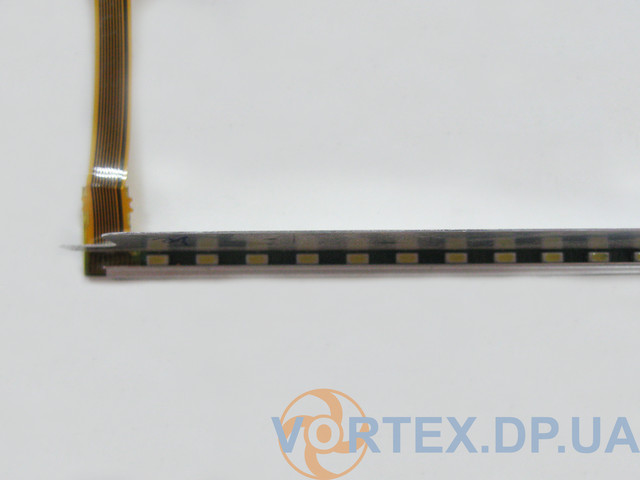

Малюнок 8 - Збільшене зображення світлодіодного підсвічування ноутбука



Основна причина виходу з ладу світлодіодного підсвічування матриці - обрив шлейфу. Але також зустрічаються моделі ноутбуків, в яких при згорянні одного світлодіода відмовляє вся стрічка.



Дешифратор.

Ще однією неприємною проблемою для власників ноутбуків може стати відшарування дешифратора або гнучкого термостійкого шлейфу.

Ремонт матриць в Дніпропетровську Дніпрі недорого полагодити ноутбук недорого швидко якісно

Малюнок 9 - Дешифратор і гнучкий шлейф термостійкий



Дешифратор - це пристрій, який приймає сигнал від відеокарти, перетворює його в послідовність команд і подає на матрицю для відображення картинки. Пошкодження дешифратора призводить до появи кольорових смуг вздовж екрану, як на певній ділянці, так і на всій поверхні дисплея. Основна несправність мікросхеми дешифратора від шлейфу, або відшарування самого шлейфу від розподільної доріжки в результаті недбалого поводження з ноутбуком (удари, падіння, тиск на кришку ноутбука). Ці компоненти з'єднуються між собою за допомогою термокомпресії. Технології ремонту немає в СНД, і єдиним варіантом залишається заміна всього модуля цілком.



Не працює матриця. Відшарування дешифратора. Ремонт ноутбуків у Дніпрі компанія Вортекс

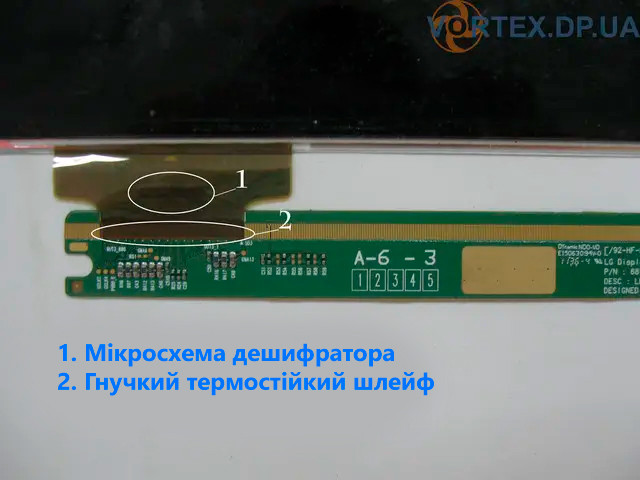

Малюнок 10 - Результат відшарування дешифратора



Також дуже часто зустрічається проблема з роз'ємом підключення. Контакти в роз'ємі можуть з часом окислиться, що призводить до появи на екрані кольорових смуг і різноманітних артефактів.


Смуга на моніторі дисплеї монітора ноутбука ремонт Дніпро Дніпропетровськ дніпро дніпропетровськ недорого швидко якісно

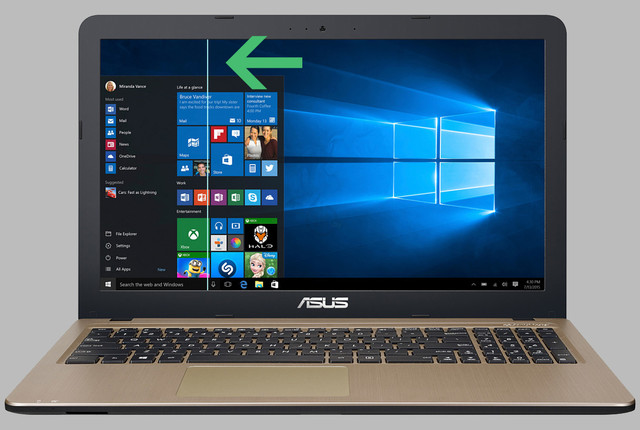

Малюнок 11 - Смуга на екрані



Зазвичай достатньо витягнути шлейф з роз'єму підключення і рясно промити контакти спиртом за допомогою м'якої щітки. При промиванні необхідно діяти акуратно і без зайвих зусиль, щоб не погнути сам коннектор.


Ремонт шлейфу битий шлейф не працює екран дисплей монітор ноутбука ремонт Дніпро Дніпропетровськ терміново недорого

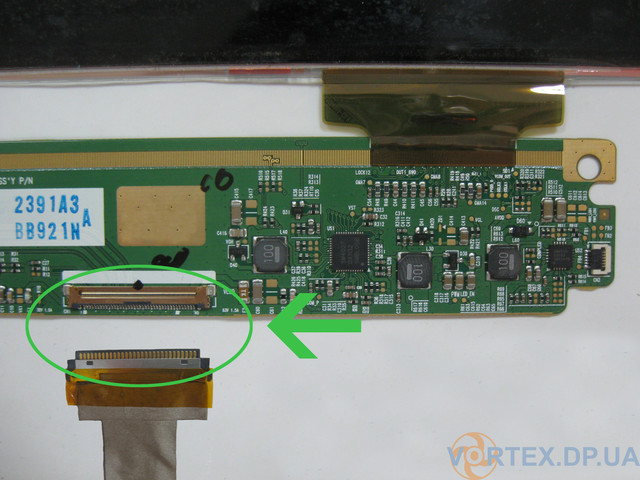

Малюнок 12 - Причина смуг на екрані - окислення контактів роз'єму

У практиці ремонтів плат дешифрування поширеною є несправністю вигорання елементів ланцюга живлення. Керуюча мікросхема (1) перетворює напругу, яка приходить з роз'єму, і подає його елементів на платі (процесор (6), підсвічування (4), і т. д.). У ланцюзі живлення часто вигорають стабілітрони (2), відбувається коротке замикання на конденсаторах (3) і як наслідок перегорає запобіжник (5). Основний симптом - на дисплеї працює підсвічування, але сама матриця не працює (видно тільки біле світіння). Це говорить про те, що на процесор дешифратора не подається живлення.

Рішення: видзвонювати мультиметром низький опір на елементах ланцюга живлення і замінити неробочий елемент. Після поміняти запобіжник (5), якщо він вийшов з ладу.

Обережно!
Обов'язково відключіть зарядний пристрій і вийміть батарею перед проведенням робіт!

Плата дешифрування як полагодити ноутбук дисплей плату шлейф комп'ютер швидко недорого якісно і в короткий термін

Малюнок 13 - Елементи плати дешифрування

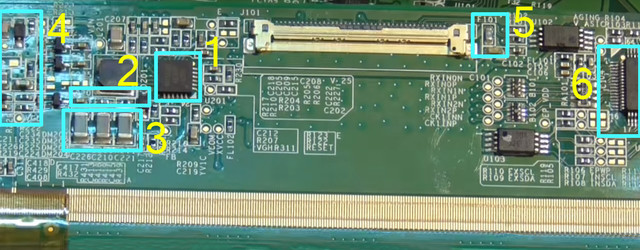

1 - керуюча мікросхема ланцюги живлення; 2 - блок стабілітронів; 3 - блок конденсаторів; 4 - ланцюг живлення підсвічування; 5 - запобіжник; 6 - процесор



Рідко зустрічається несправністю може бути зліт прошивки з чіпи флеш-пам'яті (EEPROM) на платі. Основний симптом - не включається ні матриця, ні підсвічування.

Рішення:

  1. Отпаять проблемний чіп флеш-пам'яті і перепаяти його з плати-донора;
  2. Перепрошити чіп флеш-пам'яті. За допомогою перехідника на LVDS роз'єм і програматора перелити прошивку з іншої схожої робочої матриці.

Ремонт ноутбуків Дніпро Дніпропетровськ швидко недорого оптові ціни опт B2B оптові ціни сервісний центр співробітництво корпоративним клієнтам

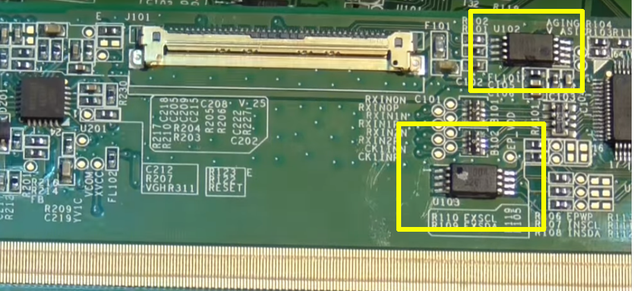

Малюнок 14 - Чіпи флеш-пам'яті (EEPROM)



Битий піксель.

Ще одна проблема, яка може бути виявлена далеко не відразу - биті/завислі пікселі. Битий піксель - окремо взятий піксель, у якому пошкоджений закріплений за ним тонкоплівковий транзистор. В результаті такої піксель не приймає команди з плати дешифрування і проявляється чорною точкою на екрані. Завислий піксель - окремо взятий піксель, який пропускає певний колір, не реагуючи на зміну команд і проявляється кольоровою точкою на екрані. У першому випадку ремонт неможливий. У другому є два способи вирішення проблеми:

  1. Вимкніть дисплей і зробіть акуратні обертальні рух ватною паличкою в зоні проблемного пікселя протягом декількох хвилин;
  2. Використовуйте спеціальні програми, які з великою частотою змінюють кольору екрана. Така стимуляція виводить піксель з завислого стану.

Перевірити дисплей можна, зробивши кольорову заливку екрану і змінюючи кольору уважно оглянути екран на наявність проблемних пікселів.



Ремонт ноутбуків у Дніпропетровську Дніпрі швидко якісно недорого програмний та апаратний ремонт

Малюнок 15 - Перевірка дисплея на биті і завислі пікселі з допомогою тестера
